Fiktivní naklápění světel
Po zapnutí xenonových světel zajistí automatický vertikální pohyb světla(čočky) dolů a zpět nahoru do původní polohy.
Tento pohyb je srovnatelný s originálem a tedy dodatečně montovaná xenonová světla nemají problém.
Jednotka ovládá servo motory na seřizování světel ..Toto seřizování má dneska už hodně auto.. Jednotka je univerzální… Může se použít na každé auto….
Jednotka je určena pro instalaci především do motorového prostoru ke světlometům. Jednotka je navržena jako průhozí, tedy nastavovací kolečko zůstává stále aktivní, ale doporučuje se nastavovací kolečko ukrýt za palubní desku a otvor zaslepit nejlépe originální záslepkou. Originální xenony nemají nastavovací kolečko! Jednotka má výstup pro každý motorek zvlášť, tím je zaručen mnohem menší zásah do elektroinstalace Vašeho vozu. Funkce jednotky spočívá pouze ve fiktivním nastavením světel. Po aktivaci potkávacích světel, jednotka pouze udělá pohyb dolů a zpět do původní polohy.

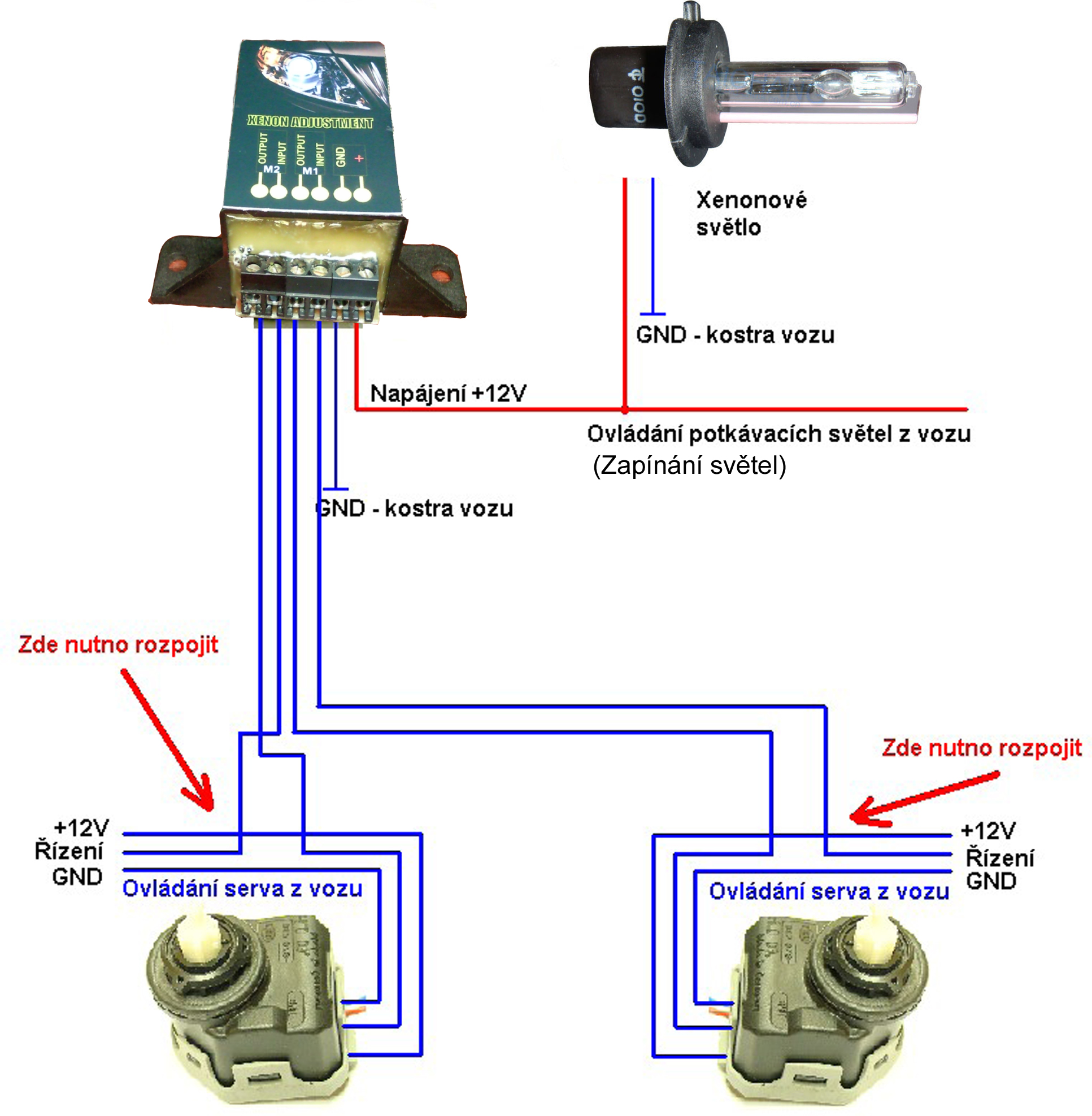

ZAPOJENÍ JEDNOTKY:
Zapojení řídící jednotky je velice snadné, řídící jednotka je napájena přímo z hlavních
potkávacích světel, kde po aktivaci dojde k automatickému pohybu. Řídící
jednotka disponuje vstupem pro informaci o nastavení výšky světel a dva výstupy pro připojení dvou
servomotorů. Oba servomotory viz obrazek jsou připojeny paralelně.
Před samotnou instalací je důležité být si jist o správnosti ovládacího vodiče. Do servomotoru vedou 3
různobarevné vodiče. Krajní jsou zpravidla napájecí, sloužící k zajištění permanentního napájení
servomotoru. Toto napájení je aktivní pouze po aktivaci potkávacích světel, proto je vhodné použít tuhle
napájecí trasu i pro napájení jednotky. Prostřední vodič je zpravidla vodičem informačním. Informační
vodič slouží k přesnému nastavení výšky vysunutí/zasunutí servomotoru. Tento vodič je nutno přerušit
připojit dle přiloženého schématu .Funkci všech vodičů prověřte nejlépe „multimetrem“. Na
informačním vodiči by mělo být proměnlivé napětí měnící se v závislosti na natočení ovladače světel.
